CAN BUS kopnes mācību stends

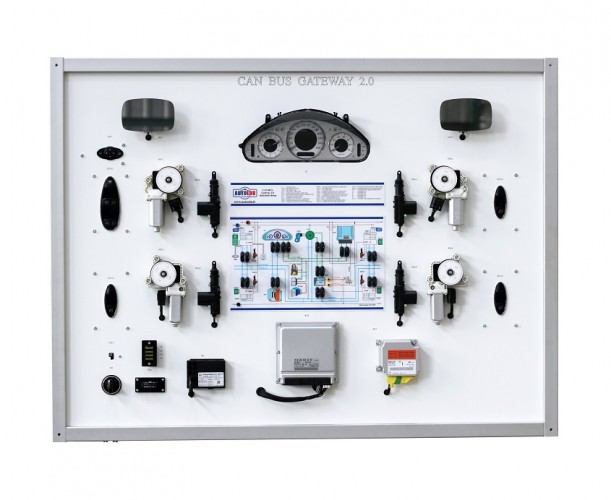

Pilnībā funkcionējoša CAN-BUS kopnes sistēma ir uzstādīta mobilajā alumīnija rāmī. Šis CAN BUS mācību stends ir īpaši izveidots, lai palīdzētu studentiem izprast sistēmas uzbūvi.
Mācību stends ir izgatavots izmantojot pamatā Mercedes-Benz oriģinālās detaļas. Stends ir aprīkots ar funkcionālu CAN GATEWAY 2.0 sistēmu.
Mācību stends-simulātors ir lielisks mācību līdzeklis, kas ļauj studentiem apgūt CAN kopnes sistēmas struktūru, izpētīt tās komponentes un veikt dažādus mērījumus, testus un citas diagnostikas procedūras.
Tehniskās specifikācijas un funkcijas
Mācību stends ir aprīkots ar CAN gateway 2.0 kopnes sistēmu, kas ietver:
- Mērinstrumentu paneli
- Dzinēja vadības bloku ECU
- Smart Key atslēga, aizdedzes modulis, bloķēšanas modulis
- SRS drošības spilvenu vadības bloks ECU
- Centrālais CAN kopnes modulis (ECU)
- Priekšējo un aizmugurējo durvju vadības moduļi
- Priekšējo un aizmugurējo logu stiklu pacelšanas motori
- Priekšējo un aizmugurējo logu stiklu pacelšanas slēdži
- Visas sastāvdaļas ir savienotas ar iekšējo tīklu. Tīkls, labākai izpratnei, ir parādīts kā diagramma;
- Moduļu sakarus var savienot, vai atvienot ar kontaktspraudņu palīdzību. Zema un liela ātruma CAN līnijas var atvienot uz stenda;
- CAN gateway kopnes diagramma ar iebūvētiem kontaktspraudņiem, lai mērītu un modelētu sistēmas darbības traucējumus;
- Spēja simulēt vairāk nekā 10 sistēmas kļūdas;
- Logu stiklu pacelšanas motori ir aktīvi un tiek vadīti ar slēdžiem, un durvju vadības moduļiem, izmantojot automašīnas CAN kopnes tīklu.
Diagnostika un mērīšana
Osciloskops / multimetrs
Sistēmas parametrus mēra, izveidojot savienojumu ar kontaktspraudņiem
Spēja izmērīt sistēmas katras sastāvdaļas (piemēram, sensora vai izpildmehānisma) elektriskā signāla parametrus.
Vadības bloka diagnostika
Diagnostika caur OBD 16-kontaktu diagnostikas savienotāju
Visu esošo vadības bloku diagnostika CAN kopnes tīklā, izmantojot automātisko meklēšanu (atkarībā no diagnostikas rīka iespējām)
Katra vadības moduļa diagnostika atsevišķi
Elektroniskā vadības bloka (ECU) identifikācija
Kļūdu kodu nolasīšana / izdzēšana
Operētājsistēmas parametru parādīšana (tiešie dati)
Izpildmehānismu aktivizēšana (atkarībā no vadības bloka)
Vadības bloka kodēšana / konfigurācija (atkarībā no vadības bloka)
Stendam ir slēgta struktūra - iekšējā elektroinstalācija nav redzama
Elektrobarošana: 12V no akumulātora (nav iekļauts standarta komplektācijā)
Izmēri: (AxGxP) 1820x1360x500 mm
Svars: 60 kg
Izgatavots ES
CE sertifikāts
Papildus piederumi pēc pieprasījuma
12V akumulātors
220/12 V barošanas bloks
Automobīļu osciloskops
CAN tīkla analizātors
OBD diagnostikas skenēšanas rīks
